1. 目的

1.1.介紹光學接觸角測量儀的基本操作及保養維護

1.2.檢驗人員掌握光學接觸角測量儀的使用方法

2. 適用范圍

本程序適用于本公司光學接觸角測量儀(SDC-150).

3. 參考文件

廠商提供之產品手冊

4.術語和定義

4.1.接觸角

指在一固體水平平面上滴一液滴，固體表面上的固-液-氣三相交界點處，其氣-液界面和固-液界面兩切線把液相夾在其中時所成的角。

4.2.潤濕過程:沾濕、浸濕和鋪展的定義：

4.2.1 沾濕（Adhesion Wetting）當將一滴水滴到固面上時，液體與固體接觸過程中，固一液界面逐漸取代液---氣界面和氣固界面這過程稱為沾濕。

4.2.2 浸濕(Immersion Wetting)固體浸入液體的潤濕過程叫浸濕。

4.2.3 鋪展(Spreading)液體在固面上的伸展開的意思。

5.權責

  所有使用此光學接觸角測量儀人員必須依此規范作業。

6. 作業流程與內容

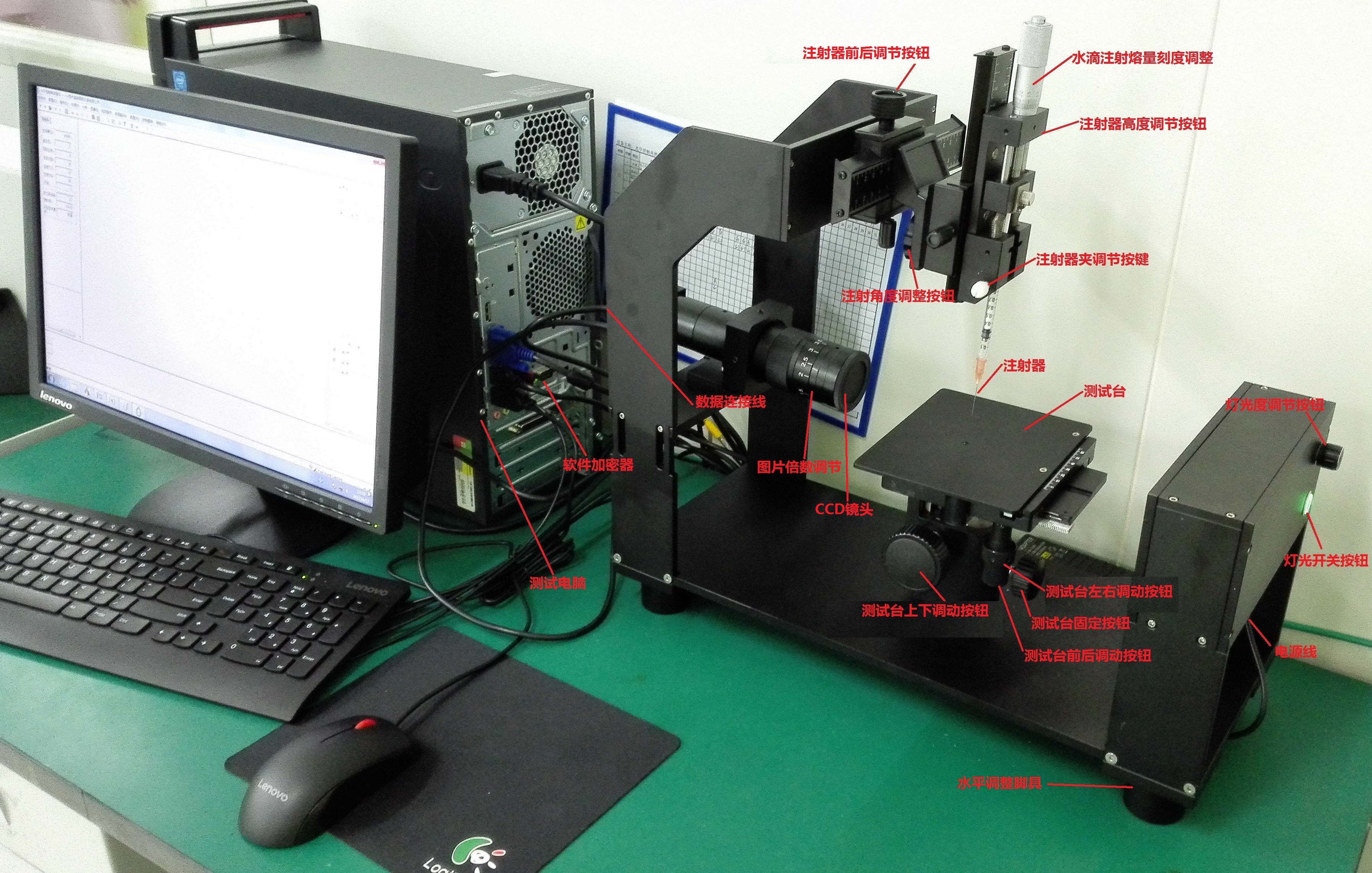

6.1 設備介紹：

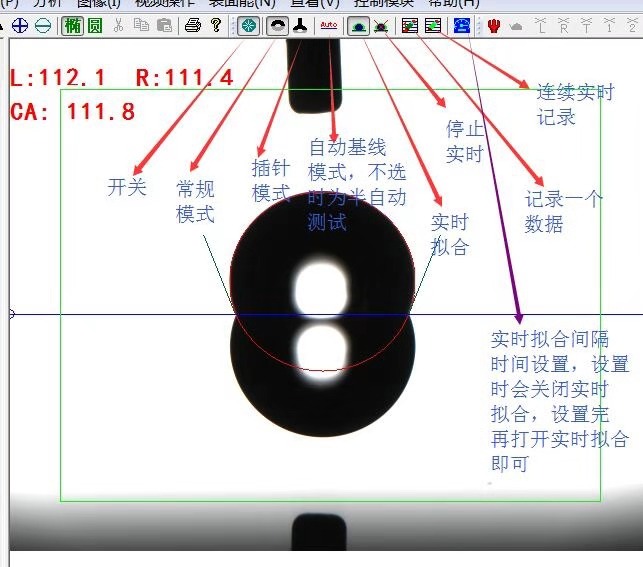

  6.2測試軟件界面介紹：

6.3測試操作方法：

6.3.1開機。將儀器插上電源，打開電腦，雙擊桌面上的“SDC-150(32)V2.1.1 - 快捷方式”應用程序進入主界面。點擊界面工具欄中“打開攝像機”按鈕，這時可以看到攝像頭拍攝的載物臺上的圖象。

 6.3.2 調焦(可調范圍為0.7～4.5倍)。將被測試物體或是樣品放置樣品測試臺上，旋轉圖片倍數按鈕調整攝像頭焦距到合適的位置（測小液滴接觸角時通常調到2倍～2.5倍），可根據實際情況調節使圖象最清晰效果。

6.3.3 加入樣品后。可以通過旋轉水滴注射容量刻度調整按鈕順時針方向抽取水滴大小，測接觸角水滴一般在2ul（儀器千分尺10mm刻度）左右（例如:起始刻度為40mm，順時針旋轉至30mm停止，水滴量即為2ul）的水滴量最佳。這時可以從活動圖象中看到進樣器下端出現一個清晰的小液滴（測試時所使用的水必須為純水，若客戶有其它要求則依照客戶要求進行）。

6.3.4接樣。旋轉測試臺底座的上下調整按鈕向右旋鈕使得測試臺慢慢上升，觸碰懸掛在進樣器下端的液滴后下降，使液滴留在固體平面上。（水滴自然接上被測物表面）

6.3.5按鍵盤測試快捷鍵“2”鍵或鼠標點擊軟件工具欄“截圖”按鈕，然后再點擊“自動全擬合”按鈕（如果截圖不能自動全擬合則可選擇“自動半擬合”）在視察中讀取CA測試值。

6.3.8 測試完成后，點擊文件生成報告，測試報告將自動生成。

6.4注意事項：

6.4.1. 使用完設備后注意直接關閉“燈源按鈕”，下次使用直接開啟。樣品不清晰情況下，可以調節光源亮度，使樣品達到清晰。

6.4.2. 針對帶有酸性或腐蝕性測試物測不可以直接將放置在測試平臺上，以防止損壞。

6.4.3. 光學接觸角測量儀嚴禁周圍放置、高溫、高濕、有震動的儀器設備。

6.4.4. 光學接觸角測量過程中，出現水滴在針頭出發生偏移，由實驗室環境靜電或表面灰塵導致，可以更壞備用針頭，使用針頭可以去靜電后保留下次使用。

6.4.5．配套電腦不可隨插入U(xiǎn)盤/移動硬盤/連接手機/連接網絡或是安裝其它電腦軟件等，光驅不可以隨意將其它光盤放入光驅中；以防止病毒侵入電腦破壞測試程序。

6.4.6.配套加密狗軟件程序不可隨意插拔、更改或是設置、卸載。
